私有化轻量级持续集成部署方案——02-Nginx网关服务

提示：本系列笔记全部存在于 Github， 可以直接在 Github 查看全部笔记

这一篇中使用 Nginx 部署网关中心，用来代理服务器中服务。网关中心有优点也有缺点，也可以不采用网关系统。

部署 Nginx网关 系统需要使用域名，没有域名无法处理

网关概述#

网关(Gateway) 是转发其它服务器通信数据的服务器，接收客户端发送来的请求时，它就像自己拥有资源的源服务器一样对请求进行处理。有时候客户端可能都不会察觉，自己的通信目标是一个网关。

这是 维基百科 中对 网关 的描述。

Nginx 可以利用代理机制实现 网关系统

本篇中要做的是部署一个 Nginx 服务作为网关，此 Nginx 代理转发服务器中其它服务：例如 Portainer服务器只暴露此 Nginx网关，Nginx网关 根据实际请求服务（根据域名区分）转发到对应服务。

这种 Nginx网关 系统访问具有一定的优点和缺点，

优点：

可以对服务提供统一管理，例如给服务统一设置 HTTPS 、 压缩等功能

对于拥有公网 IP 不足，但具有多台服务器的场景，可以提供一种解决公网 IP 不足的方案

缺点：

因为网关服务作为所有服务入口，那么网关承载了所有访问压力。

对网关服务依赖性较强，当网关一挂掉，那所有服务对于外网都处于都不可见状态。

PS： 两个缺点可以对网关做负载均衡来解决。

网关 在系统基本上都随处可见，只是可能利用其它方案实现 网关。例如后端微服务系统中便会提供一个网关，根据请求和服务器状态处理转发，

要根据业务场景来采用不同的解决方案。

在当前场景时，作为个人服务器，访问压力和服务器依赖性这问题都不需要考虑，而使用 Nginx网关则能更方便的提供 HTTPS和压缩等功能，并且可以使用子域名

Nginx#

Nginx 概述#

Nginx 是一个高性能的网页服务器，也是目前使用最广泛的网页服务器之一。Nginx 也可以用作反向代理和负载均衡，

本文中网关 便是使用的 Nginx 中 反向代理 功能

Nginx 是一个很强大的服务器，我对他也仅仅会简单使用，有兴趣的朋友可以深入学习:Nginx 开发从入门到精通

Nginx 部署#

Docker Compose 配置#

version: 3.9services:nginx:image: nginx:latestcontainer_name: gatewayrestart: alwaysports:- 80:80 #启动端口- 443:443volumes: #数据卷映射地址- /volumes/gateway/conf.d:/etc/nginx/conf.d- /volumes/gateway/nginx.conf:/etc/nginx/nginx.conf- /volumes/gateway/logs:/var/log/nginx

作为网关服务，监听端口 80（HTTP） 和端口 443（HTTPS）。

配置中使用 Volume 对 Nginx 日志 、 conf.d 和 nginx.conf（配置文件） 挂载到宿主机

PS：Nginx 容器读取配置文件的目录地址为 /etc/nginx/nginx.conf

nginx.conf 为 配置文件， Docker 挂载文件时，宿主机中需要具有此文件，需要在服务器中先创建该文件。

Nginx 文件#

nginx.conf 配置文件中监听 80 端口，

events {worker_connections 1024;}http {include mime.types;default_type text/html;sendfile on;keepalive_timeout 65;charset utf-8;server {listen 80;error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;location / {proxy_pass :9000;}}}

这是一个简单的 nginx.conf 配置，监听 80 端口，用于以内网连接转发到 9000 端口(Portainer可视化客户端)。

也就是访问 80 端口会被转发到 Portainer可视化客户端

events： 此模块用于处理 Nginx 连接的配置。 其中 worker_connections 属性表示最大并发数量

http： 此模块用于处理 HTTP 监听。此模块中最重要是 server 属性，表示 虚拟服务器（站点），在 虚拟服务器 中可以监听端口，代理其它服务器或者挂载静态文件。serser 模块 可以设置多个。

location：此属性用于匹配 URL 请求，在这里直接使用 proxy_pass 属性代理 9000 端口

listen： 监听端口号

error_log、access_log：设置日志路径,

PS: 其它属性不熟悉的可以自行查询，都是些简单的配置属性

作为一个网关，后续要管理更多服务，为了方便查询日志，将每个应用日志分开存储，这也就是配置 error_log、access_log 的原因。

当然也可以不配置，在每一个应用中查看日志。

日志目录需要预先定义。Dockerfile 中 使用了 /volumes/gateway/logs 挂载了 /var/log/nginx/。

sudo mkdir -p /volumes/gateway/logs/portainer

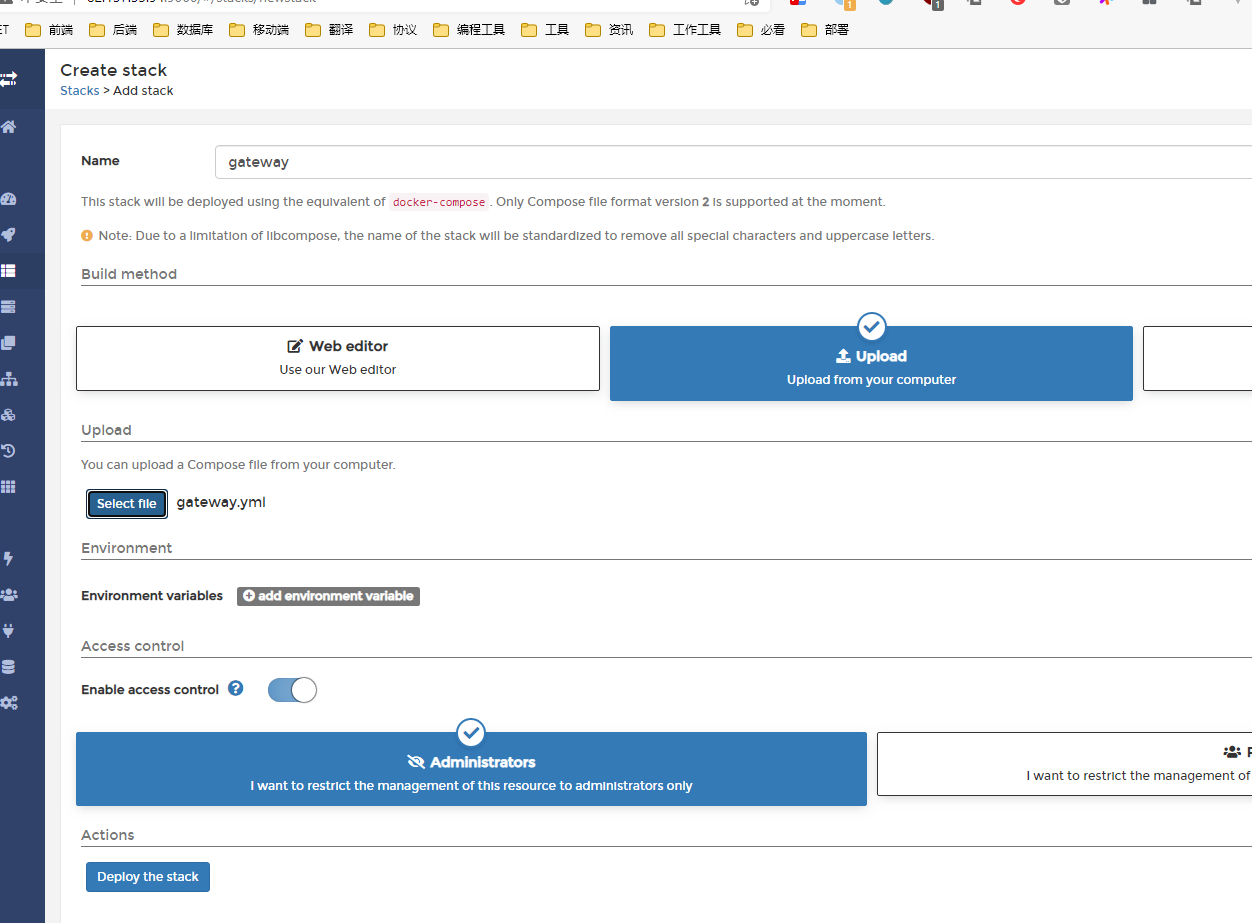

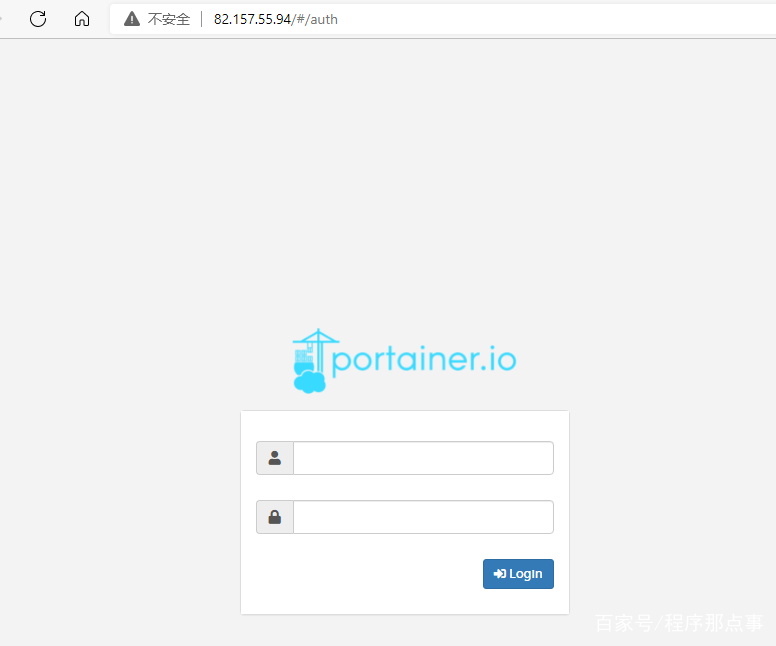

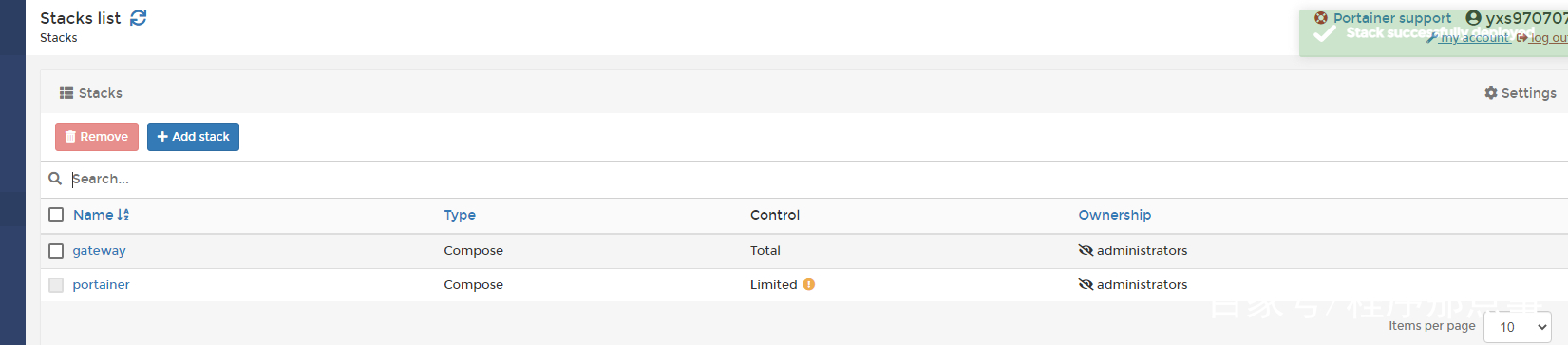

可以使用 Portainer 进行部署，部署成功后如直接访问 80 端口会直接访问到 Portainer

Nginx 配置#

压缩配置#

Nginx 提供了强大的性能优化功能，最常见的就是压缩。

Nginx 中配置压缩也特别简单，只需要在 nginx.conf 文件中设置 gzip 相关属性即可

gzip 属性在 http、server、location 三个模块都可以设置。

由于此服务是网关，直接设置在 http 模块，为所有服务提供压缩功能。

http {include mime.types;default_type text/html;sendfile on;keepalive_timeout 65;charset utf-8;# 开启压缩# 压缩版本# 文件压缩类型gzip_types text/plain text/css application/javascript application/json application/xml;#设置压缩比率gzip_comp_level 5;}

gzip：是否开启 ZIP 压缩，该属性值可以设置为 on 或 off。

gzip_type: 用于对匹配到的 MIME 类型文件进行压缩。其中 text/html 类型无论是否设置肯定会被压缩

gzip_comp_level：设置 GZIP 压缩比，值的范围为：1-9，1：压缩比最小，处理最快；9：压缩比最大，处理最慢

在 nginx.conf 配置文件中添加 gzip 相关属性后，需要重新加载配置文件。

Nginx 中提供了重新加载配置文件命令 (nginx -s reload) ，此命令可以实现平滑更新，不重启服务的情况下进行更新。

docker exec -it gateway nginx -s reload

重新加载之后可以分别访问 80 和 9000 端口，来测试文件大小和访问速度

9000

80

可以看到通过 Nginx网关代理压缩后的文件大小远远小于 9000 端口的，并且访问速度大大提高。这就是通过设置网关代理的好处之一

PS：加载时注意要使用清空缓存并进行刷新

PS：使用网关后，可以将 服务器 9000 防火墙关闭，只使用网关访问

server_name#

在刚才使用了 Nginx网关监听 80 代理了 9000 端口。那么怎么代理多个应用呢？

server 属性作为一个 虚拟主机 概念，可以使用多个 server 代理多个应用。

使用多个 server，需要一个前置条件，那么判断具体请求的应用?

解决这个问题就需要使用到 Nginx 中 server_name 属性和 域名

server 属性中有一个 server_name 属性，这个属性值会匹配请求中的 host 属性。当请求中的 host 属性匹配 service_name 属性值，就执行此 server 。

通过 server_name 和不同的域名，可以决定请求的真正服务。

域名需要备案，需要时间，不过也很简单。域名本身也不贵。我具有一个已经备过案的域名： mwjz.live 。

主域名都会部署主站，像 Portainer 这些服务则使用子域名。子域名不需要付费，在云应用厂商中直接配置解析规则即可。

我的域名同样在 腾讯云 购买的，在腾讯云已购买域名中配置子域名解析规则即可

在此配置了一个 portainer 子域名用来访问 Portainer 服务。 完整的子域名是 portainer.mwjz.live

PS：当配置完域名解析，会有一段时间的延迟

在 nginx.conf 可以将 portainer.mwjz.live 配置于 server_name

server {listen 80;#填写绑定证书的域名server_name portainer.mwjz.live;#日志error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;location / {proxy_pass :9000;}}

配置并重新加载网关(Nginx) 服务后，就可以使用域名访问

docker exec -it gateway nginx -s reload

可以看到访问 portainer.mwjz.live 就可以访问到 Portainer 客户端。

同理当配置多个 server 管理时，只需要配置不同的 server_name。

HTTPS 和 HTTP2#

HTTPS 证书#

当今时代 网站基本上都已经使用 HTTPS 了。

HTTPS 需要申请证书，可以购买付费的，也可以申请免费的，甚至可以自己创建证书。

腾讯云服务器中有第三方提供了一年的免费证书。只需要申请就可以使用

申请成功后下载 Nginx 版本然后将证书后上传服务器使用。

将证书上传到了 /volumes/gateway/conf.d/ssl/portainer/ 目录。

因为配置 Nginx 网关时，将 /etc/nginx/conf.d 挂载到宿主机 /volumes/gatewal/conf.d 目录，

所以也相当于将证书存放在 Nginx容器中 /etc/nginx/conf.d/ssl/portainer/ 目录。

Nginx 配置 HTTPS#

server {#SSL 访问端口号为 443listen 443 ssl;#填写绑定证书的域名server_name portainer.mwjz.live;#日志error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;#证书文件ssl_certificate /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live_bundle.crt;#证书密钥文件ssl_certificate_key /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live.key;ssl_ciphers SHA256:ECDHE:ECDH:AES:HIGH:!NULL:!3DES:!aNULL:!MD5:!ADH:!RC4;ssl_protocols TLSv1 TLSv1.1 TLSv1.2;ssl_prefer_server_ciphers on;location / {proxy_pass :9000;}}server {listen 80;#填写绑定证书的域名server_name portainer.mwjz.live;#日志error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;location / {proxy_pass :9000;}}

HTTPS 端口为 443

监听端口后加上 SSL 表示开启 HTTPS

开启 SSL，必须提供证书文件

ssl_certificate: 提供给虚拟服务器的 PEM 格式证书

ssl_certificate_key: 提供给虚拟服务器的 PEM 格式证书的的密钥

ssl_ciphers: 首选加密套件

ssl_protocols: 允许的加密协议

ssl_prefer_server_ciphers: 指定在使用 SSLv3 和 TLS 协议时，服务器密码应优先于客户端密码。

更新配置文件后进行重新加载，便可以使用 HTTPS 协议访问

docker exec -it gateway nginx -s reload

HTTP 跳转 HTTPS#

现在各大网站使用 HTTPS 协议后，使用 HTTP 访问时会返回 307 响应，然后切换为 HTTPS 协议访问。

这是使用 HTTP 协议访问 Github，可以看到返回了一个 307，随后就跳转 HTTPS 协议了。

这个操作其实很简单，只需要将 80 端口返回 307 和对应的地址。

server {#SSL 访问端口号为 443listen 443 ssl;#填写绑定证书的域名server_name portainer.mwjz.live;#日志error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;#证书文件ssl_certificate /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live_bundle.crt;#证书密钥文件ssl_certificate_key /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live.key;ssl_ciphers SHA256:ECDHE:ECDH:AES:HIGH:!NULL:!3DES:!aNULL:!MD5:!ADH:!RC4;ssl_protocols TLSv1 TLSv1.1 TLSv1.2;ssl_prefer_server_ciphers on;location / {proxy_pass :9000;}}server {listen 80;return 307 ;}

在 80 端口的 虚拟主机 中返回 307 状态码和 HTTPS 协议的请求。此时将所有的 80 请求转成 443，在之后添加其它应用时只需要设置 443 端口即可

$host： 请求的 host 地址。$request_uri：请求的路由地址

此时使用 HTTP 协议请求 Portainer 便也会返回 307，随后使用 HTTPS 协议重新请求。

HTTP2#

Nginx 配置 HTTP2 很简单，只需要在 监听端口号后添加 http2 标识

server {#SSL 访问端口号为 443listen 443 ssl http2;#填写绑定证书的域名server_name portainer.mwjz.live;#日志error_log/var/log/nginx/portainer/error.log;access_log/var/log/nginx/portainer/access.log;#证书文件ssl_certificate /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live_bundle.crt;#证书密钥文件ssl_certificate_key /etc/nginx/conf.d/ssl/portainer/portainer.mwjz.live.key;ssl_ciphers SHA256:ECDHE:ECDH:AES:HIGH:!NULL:!3DES:!aNULL:!MD5:!ADH:!RC4;ssl_protocols TLSv1 TLSv1.1 TLSv1.2;ssl_prefer_server_ciphers on;location / {proxy_pass :9000;}}

重新加载配置文件后再访问 Portainer 便可以看到相应为 HTTP2

docker exec -it gateway nginx -s reload

PS：如果没有 协议 选项，使用右键打开
